Современные системы вентиляции и кондиционирования являются неотъемлемой частью коммерческих, промышленных и жилых зданий. Однако их работа часто сопровождается повышенным уровнем шума, который создают вентиляторы, калориферы, дроссельные клапаны и другие элементы оборудования. Решением этой проблемы становится установка специальных гасящих устройств. Одним из наиболее эффективных элементов является шумоглушитель прямоугольный трубчатый ГКР - устройство, специально разработанное для борьбы с аэродинамическими шумами в воздуховодах большого сечения.
Зачем нужен шумоглушитель?
Основная задача глушителя ГКР - поглощение звуковых волн, возникающих при движении воздушных масс и работе механического оборудования. Наиболее интенсивный гул создают мощные вентиляторы, отопительные агрегаты и фасонные части воздуховодов. Устанавливаясь непосредственно в трассу воздуховода, шумоглушитель первым принимает на себя этот «акустический удар», эффективно снижая уровень шума и делая пребывание людей в обслуживаемых помещениях максимально комфортным и безопасным.
Данное оборудование рекомендовано к использованию в системах, транспортирующих чистый воздух, не содержащий агрессивных, взрывоопасных или клейких примесей, которые могут разрушить звукопоглощающий слой или снизить эффективность его работы.
Конструктивные особенности ГКР
Прямоугольная форма глушителя (модель ГКР) позволяет легко интегрировать его в воздуховоды соответствующего сечения, что особенно актуально для крупных объектов с разветвленной вентиляцией. Конструкция изделия представляет собой классический «труба в трубе» и состоит из трех ключевых элементов:
- Внешний корпус (кожух): Изготавливается из высококачественной оцинкованной стали толщиной от 0,5 до 0,7 мм. Металл защищен от коррозии, что гарантирует долгий срок службы изделия даже в условиях перепадов температур и повышенной влажности, характерных для вентканалов.
- Внутренняя перфорированная труба: Это сердце глушителя. Для её изготовления используется перфорированный металлический лист или прочная стальная сетка. Для защиты звукопоглотителя от выдувания и эрозии внутренняя поверхность облечена в акустически прозрачную стеклоткань. Именно через перфорацию звуковая волна беспрепятственно проникает в гасящий слой.
- Звукопоглощающий слой: Пространство между внешним корпусом и внутренней перфорированной трубой заполнено негорючим звукоизоляционным материалом. Как правило, это минеральная вата на основе базальтового волокна. Толщина слоя составляет не менее 100 мм, что обеспечивает эффективное гашение шума в широком диапазоне частот.
Для удобства монтажа и герметичности соединения торцевые части глушителя оснащены фланцами. Они комплектуются уплотнительными прокладками, которые предотвращают утечки воздуха и распространение шума через стыки.
Технические характеристики популярных моделей
Для удобства подбора оборудования ниже представлена таблица с типовыми параметрами прямоугольных шумоглушителей ГКР.
| Типоразмер (AxB), мм | Длина, L (мм) | Толщина стали корпуса, мм | Толщина звукопоглотителя, мм | Площадь проходного сечения, м² | Вес, кг |
|---|---|---|---|---|---|
| 300x200 | 1000 | 0.5 | 100 | 0.06 | 25 |
| 400x300 | 1200 | 0.5 | 100 | 0.12 | 39 |
| 500x400 | 1200 | 0.7 | 100 | 0.20 | 55 |
| 600x500 | 1500 | 0.7 | 100 | 0.30 | 78 |
| 800x600 | 1500 | 0.7 | 100 | 0.48 | 112 |
| 1000x800 | 1500 | 0.7 | 100 | 0.80 | 165 |
Примечание: габаритные размеры и вес могут незначительно варьироваться в зависимости от производителя.
Преимущества использования
Установка прямоугольного трубчатого шумоглушителя ГКР дает ряд неоспоримых преимуществ:
- Высокая эффективность: Конструкция позволяет снизить шум от вентиляционного оборудования до санитарных норм.
- Пожарная безопасность: Использование негорючей базальтовой ваты (класс НГ) предотвращает распространение огня по воздуховоду.
- Универсальность монтажа: Фланцевое соединение обеспечивает простую и надежную стыковку с прямоугольными воздуховодами любых типов.
- Долговечность: Оцинкованный корпус и защита внутреннего слоя стеклотканью гарантируют сохранение свойств изделия на протяжении всего срока эксплуатации.
Сравнение с круглыми аналогами
Для понимания места ГКР в иерархии глушителей, рассмотрим их основные отличия от круглых моделей.
| Параметр | Глушитель прямоугольный ГКР | Глушитель круглый |
|---|---|---|
| Форма сечения | Прямоугольная (квадратная) | Круглая |
| Область применения | Магистральные воздуховоды, крупные объекты (ТЦ, промцеха), где удобнее прямоугольный воздуховод | Воздуховоды малого и среднего диаметра, компактные системы |
| Эффективность гашения | Высокая, особенно на средних и высоких частотах | Хорошая, часто более эффективен на низких частотах при той же длине |
| Габариты | Требует больше места для установки (ширина/высота) | Более компактен в поперечном сечении |
| Конструкция | Пластинчатая (обычно короб + вкладыш) | Трубчатая (цилиндр + перфорация) |
| Сложность изготовления | Средняя | Средняя |
Прямоугольный трубчатый шумоглушитель ГКР - это обязательный элемент современных вентиляционных систем, где требуется не только перемещение воздуха, но и обеспечение акустического комфорта. Принимая на себя основной «удар» шума от работающих вентиляторов и турбулентности потоков, он делает работу оборудования незаметной для человека, сохраняя тишину в офисах, жилых домах, торговых центрах и на производственных объектах.

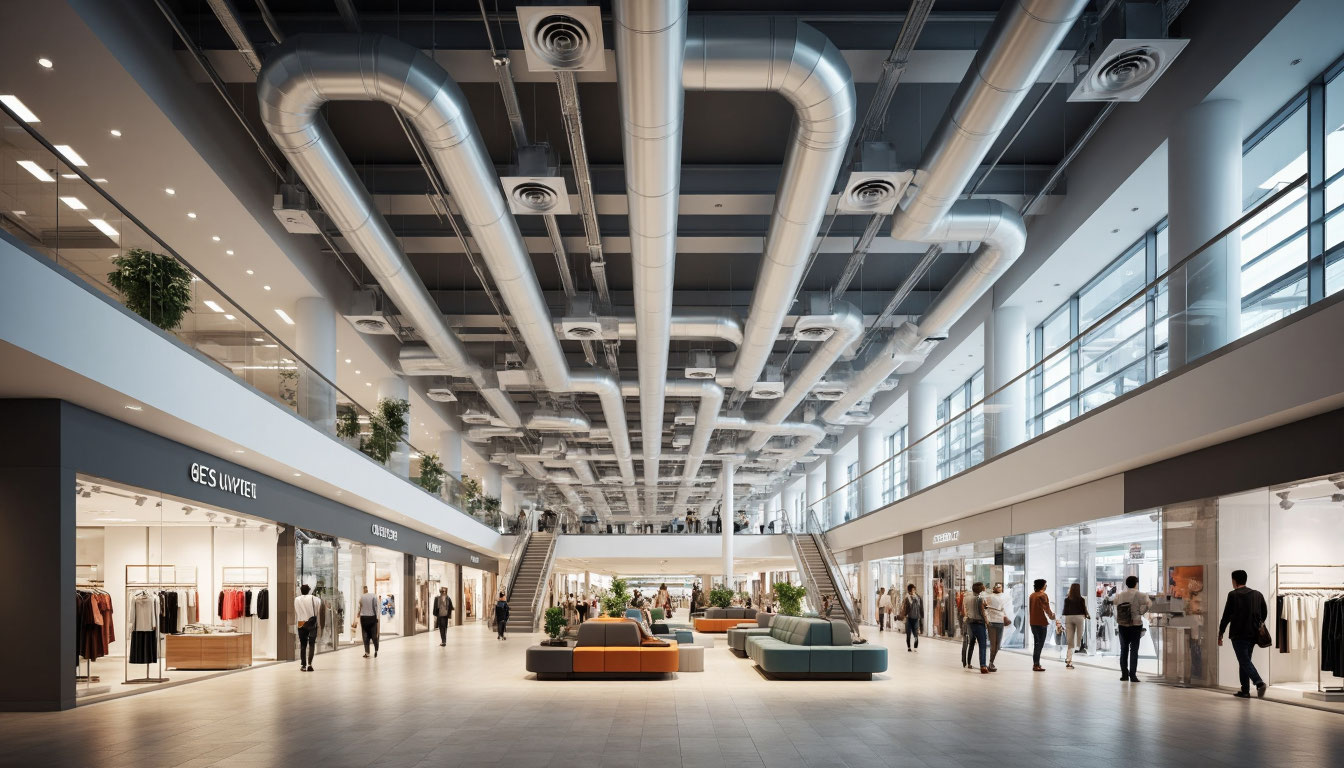

В системах вентиляции промышленных и коммерческих объектов магистральные воздуховоды играют роль кровеносной системы здания. Они транспортируют огромные объемы воздуха на значительные расстояния, и именно здесь проблема аэродинамического шума стоит наиболее остро. Прямоугольные трубчатые шумоглушители ГКР являются оптимальным решением для интеграции в такие магистрали.
Ключевая особенность использования ГКР в магистральных воздуховодах заключается в геометрическом соответствии. Прямоугольное сечение магистралей, часто обусловленное ограничениями строительных конструкций (балки, перекрытия, шахты), идеально стыкуется с аналогичным сечением глушителя. Это позволяет встраивать устройство непосредственно в трассу без использования переходных элементов, которые сами по себе являются источниками дополнительного шума и турбулентности. Отсутствие сужений и расширений сохраняет аэродинамическую эффективность всей системы.
Масштабирование. Для воздуховодов характерны большие размеры сечения (например, 1000x600 мм и более). Производительность глушения прямо пропорциональна площади обрабатываемой поверхности. В прямоугольных глушителях ГКР используется принцип пластинчатого или трубчатого поглощения внутри одного корпуса, что позволяет равномерно обработать весь поток.
Звуковая энергия, распространяющаяся по магистрали, встречает на своем пути толстый слой (от 100 мм) базальтового волокна, защищенного перфорированным листом и стеклотканью, и эффективно рассеивается, превращаясь в тепловую энергию. Это критически важно для низкочастотного гула, который генерируют мощные центробежные вентиляторы и который способен распространяться на десятки метров по металлическим воздуховодам без затухания.
Нельзя забывать и о требовании к чистоте транспортируемой среды. В магистральных системах, как правило, движется условно чистый воздух (приточный или вытяжной без агрессивных примесей). Это идеальные условия для долговечной работы ГКР. Отсутствие клейких веществ и взвешенных частиц предотвращает засорение перфорации и сохраняет акустические свойства минераловатного наполнителя на весь срок службы. Оцинкованный корпус толщиной до 0,7 мм обеспечивает жесткость конструкции, необходимую для сопротивления вибрациям и перепадам давления в крупных магистралях, а фланцевые соединения с уплотнителями гарантируют полную герметичность, исключая паразитный подсос воздуха или утечку шума через стенки.
