Когда смотришь на вечерний город, редко задумываешься о том, что удерживает тысячи светильников над головой. А между тем, металлические трубчатые опоры настоящий фундамент всей системы наружного освещения. Они работают в любую погоду, десятилетиями выдерживая ветер, дождь, снег и перепады температур. Но что скрывается за этой внешней простотой? Давайте разберемся, из чего их делают, где устанавливают и почему инженеры выбирают именно трубу, а не другой профиль.
Что такое трубчатая опора и где её применяют
Трубчатые опоры полые металлические конструкции круглого сечения. Они собираются из нескольких отрезков труб разного диаметра: снизу сечение больше, сверху - меньше. Такая ступенчатая геометрия дает повышенную устойчивость к изгибу без лишнего перерасхода металла. Согласитесь, гениально просто: там, где нагрузка максимальна, мы делаем стенку толще и диаметр шире, а к верху, где сил почти нет, - сужаем.

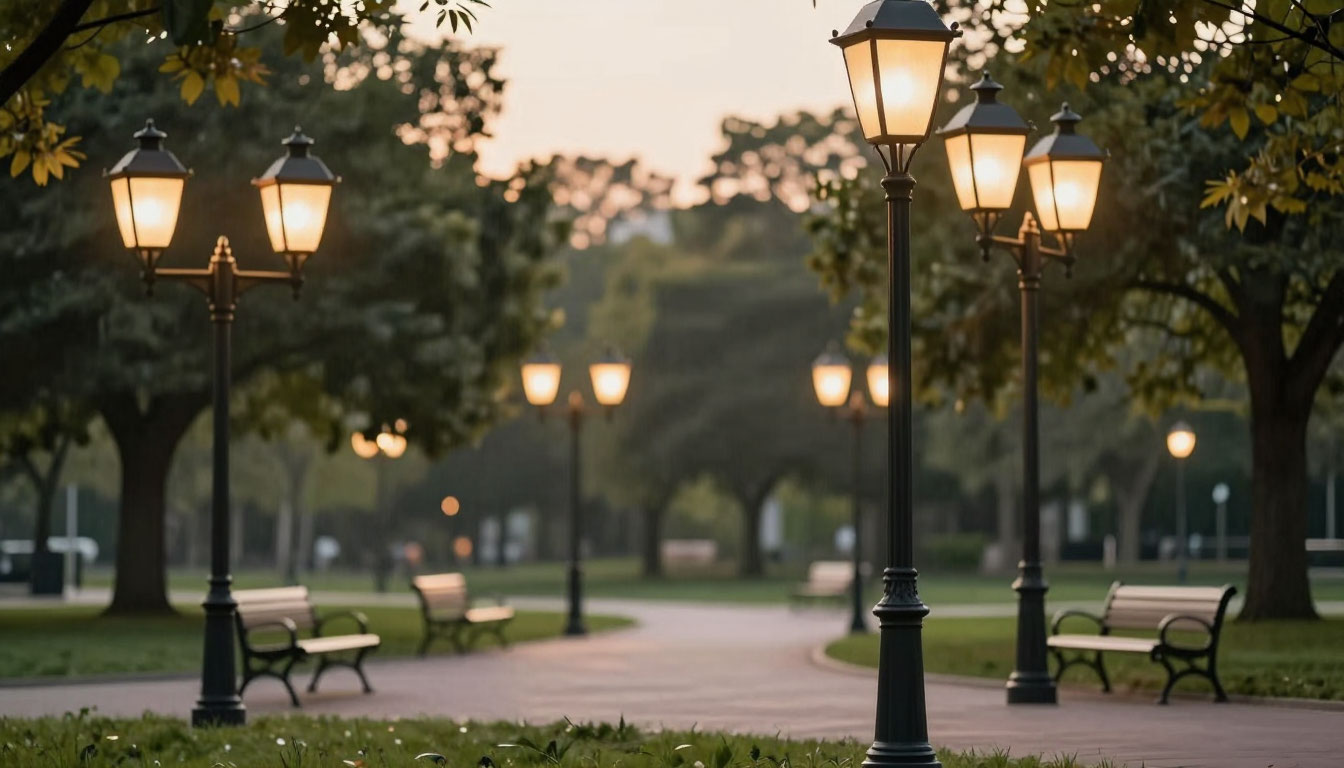

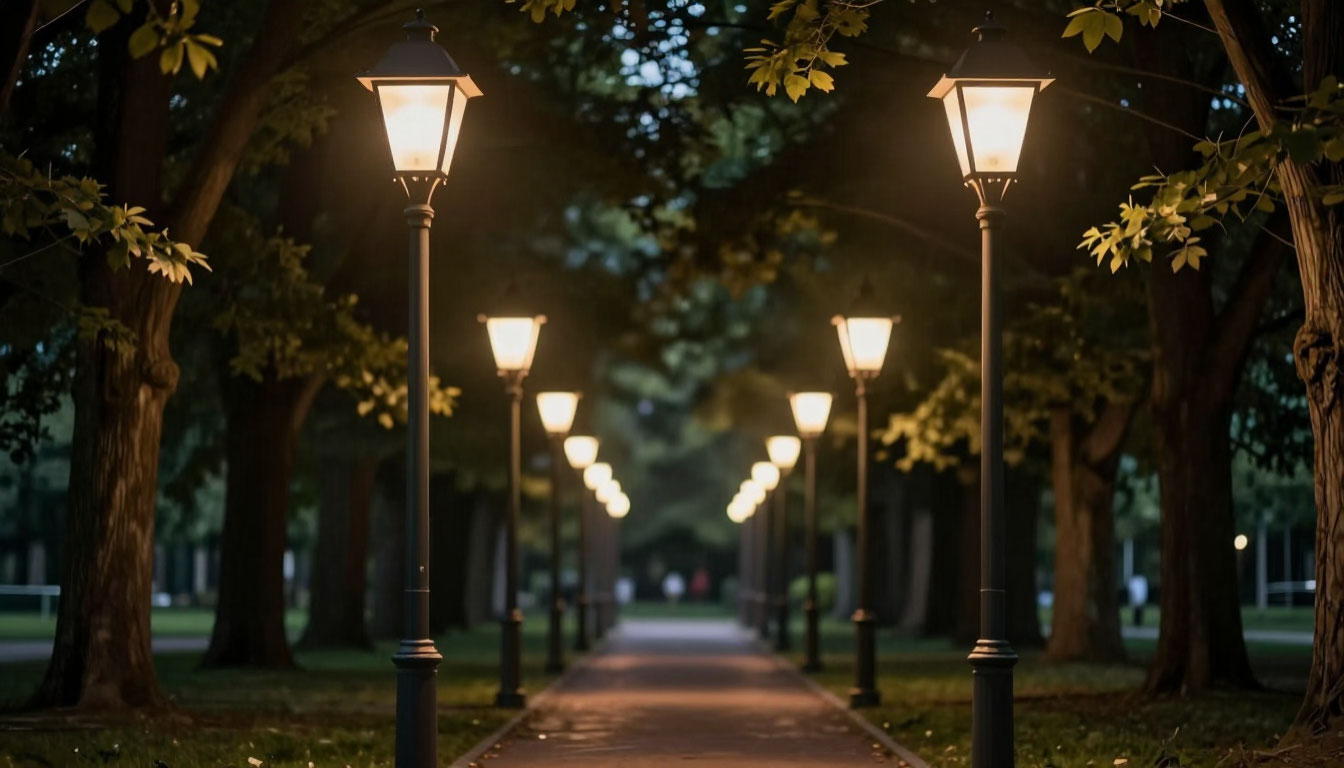

Металлические трубчатые опоры уличного освещения доминируют в парках, скверах, пешеходных зонах и коттеджных поселках. Их часто выбирают архитекторы за классический, «ламповый» вид - круглый ствол смотрится органичнее агрессивных граней. Но не думайте, что это сугубо декоративные элементы.
Трубчатые опоры успешно работают на транспортных развязках, вдоль магистралей, на мостах и путепроводах. Встречаются они и на территориях заводов, складов, в логистических центрах, где требуется надежное освещение больших открытых пространств.
Разделяют их по способности нести допнагрузку. Несиловые модели (маркировка ОТ, ОТФ, ОПф) держат только собственный вес, светильник и, максимум, пару камер наблюдения. Силовые варианты (ОТС, ОГС) уже крепкие ребята, на которые вешают провода СИП, мощные прожекторы или целые гирлянды.
Конструктивные особенности и материалы изготовления
В основе типовой опоры - труба. Но труба трубе рознь. Здесь применяют либо горячекатаные бесшовные трубы по ГОСТ 8732-78, либо электросварные прямошовные по ГОСТ 10704-91. Бесшовные дороже и прочнее - их пускают на высокие и нагруженные стойбы. Обычные сварные отлично подходят для стандартных 6-10 метров.
Как устроен столб внутри? Это полая конструкция, но с умной начинкой. В нижней части расположен лючок - он закрывается накладной крышкой. Через этот люк электрики подключают кабель, заводят автоматику или счетчики. Там же предусмотрены планки для заземления - требование техники безопасности, без которого опору не примут в эксплуатацию. Способ подвода кабеля чаще всего подземный (маркируется 02), хотя встречается и воздушный заход, но для трубы он не характерен.
Сталь для опор выбирают с умом, ориентируясь на СНиП II-23-81 «Стальные конструкции». Для теплого юга хватит обычной спокойной стали. А вот для районов с суровыми зимами, где температура опускается ниже -40°C или дуют штормовые ветры, берут низколегированные марки, устойчивые к хладоломкости.
Ключевые технические параметры (размеры, диаметры, нагрузки)
Тут без цифр никуда, но я постараюсь сделать их понятными. Первое, на что смотрят проектировщики высота. Трубчатые опоры бывают от 3 до 12 метров и выше. Для тихой аллеи в сквере хватит 4 метров (ОПФ 4,0). А для широкой магистрали с мощными светильниками нужны 9-метровые исполины.
Диаметр - штука переменная. Нижняя часть у фланцевых моделей стартует от 108 мм и доходит до 219 мм и более. Верхняя часть, куда крепится кронштейн или венчающий светильник, тоньше - 60, 76 или 89 мм. Посмотрите на таблицы типовых размеров: зависимость жесткая. Чем выше опора, тем толще должны быть трубы внизу, иначе ветер сложит её как травинку.
Нагрузочная способность. Если написано «силовая» и «нагрузка 300 кг», это значит, что на ней можно спокойно закрепить не только фонарь, но и подвесить провода, растяжки, дополнительное оборудование. Несиловые варианты таких экспериментов не прощают - их рассчитывали только на консоль с лампой.
Способы установки
Монтажник вам скажет: «Половина успеха как опора встала на место». По способу установки трубчатые конструкции делятся на два лагеря.
Прямостоечные (ОТ, ОТСп). Их нижний конец (хвостовик) просто закапывают в грунт и бетонируют. Это быстро и относительно дешево. Копнул яму, поставил столб, залил раствор. Но есть минус: если через пару лет опору надо перенести или заменить из-за аварии, придется либо выкорчевывать вместе с бетонным монолитом, либо резать заподлицо. Демонтаж сложный. Глубина заделки обычно рассчитывается как 1/6 от высоты надземной части, но не менее 0,8 метра.
Фланцевые (ОПф, ОТФ). Тут подход основательный. Сначала в грунт заливается железобетонный фундамент с торчащими шпильками. А уже на эти шпильки через фланец (металлическую «пятку» внизу опоры) на гайках закрепляется сам столб. Такой метод дороже, но надежнее. Во-первых, опора стоит как влитая, даже на пучинистых грунтах. Во-вторых, её легко демонтировать - открутил гайки, краном поднял, и на это же место поставил новую. Не надо долбить бетон.
Для фланцевого соединения обязательны закладные детали (ОПТ, ОПА, ЗД). Их типоразмер подбирается строго под диаметр фланца опоры. Например, к фланцу d180 идут закладные с маркировкой ОПТ3-d180-М20.
Защита от коррозии
Металл на улице - враг номер один. Производители бьются с ржавчиной тремя способами.
- Горячее цинкование. Эталон защиты. Опора целиком окунается в расплавленный цинк при температуре около 450°C. На поверхности образуется прочный сплав Zn-Fe толщиной от 70 до 120 мкм. Такая броня не боится ни царапин, ни соли, ни реагентов. Срок службы достигает 30 лет и более. Единственный недостаток - вид не идеально гладкий, возможны подтеки, но для техопор это не критично.
- Порошковое напыление. Это уже для красоты. После грунтовки на опору электростатически напыляют полимерную краску, которая затем плавится в печи. Получается ровное, матовое или глянцевое покрытие любого цвета по шкале RAL. Защита от ударов и ультрафиолета отличная, но если сколоть краску до металла, под ней начнется коррозия.
- Лакокрасочные составы (эмали ПФ-021, НЦ-132). Самый бюджетный вариант. Такая опора серая, дешевая, но и живет в 2-3 раза меньше цинкованной. Хорошо для временных линий или регионов с сухим климатом.
Профессиональный совет: если покупаете опору для агрессивной среды (морское побережье, промзона, автотрасса с постоянной посыпкой солью), берите только горячий цинк. Экономия на краске выйдет боком через 5 лет, когда столб начнет «цвести» рыжими подтеками.
Нормативная база: ГОСТы и стандарты на трубчатые опоры
В России эта тема регулируется строго. Даже простое ограждение, а уж тем более ответственная конструкция освещения, должна иметь сертификаты.
Основные ГОСТы на трубы:
- ГОСТ 8732-78 - Трубы стальные бесшовные горячедеформированные (для самых ответственных частей опоры).
- ГОСТ 10704-91 - Трубы стальные электросварные прямошовные (для обычных серийных изделий).
Общие технические условия: Здесь важен свежий документ. С 1 июля 2024 года введен в действие ГОСТ Р 71410-2024 «Дороги автомобильные общего пользования. Опоры дорожных информационных знаков и стационарного электрического освещения». Этот стандарт классифицирует опоры, прописывает методы испытаний и требования к безопасности именно для дорожной инфраструктуры. Если опора стоит над проезжей частью, её соответствие этому ГОСТу обязательно.
Строительные нормы:
- СНиП 2.01.07-85 (актуализированная версия СП 20.13330) - Нагрузки и воздействия. По нему считают ветровые и снеговые нагрузки для разных климатических районов.
- СНиП II-23-81 (СП 16.13330) - Стальные конструкции. Здесь прописаны требования к расчету металла, сварке и соединениям.
Производители часто разрабатывают ТУ (Технические условия), но базовые требования все равно отсылают к этим государственным стандартам.
Критерии выбора: на что обратить внимание покупателю
Вы собрались купить трубчатую опору. Не берите самую дешевую, не посмотрев на три вещи.
- ветровой район. Откройте карту климатического районирования вашего региона. Если вы живете в степной зоне, где ветер срывает крыши, опору надо брать с запасом по прочности. Обратите внимание на количество болтов крепления фланца. У малых опор их 3, у высоких и силовых - 4 или больше.
- толщина стенки. Недобросовестный производитель может сэкономить металл. Нормальная труба для опоры высотой 6-8 метров имеет стенку 3-4 мм. Вооружитесь штангенциркулем или попросите паспорт качества. Тонкостенная опора риск: её погнет первым же трактором при уборке снега.
- состояние лючка. Крышка лючка должна плотно закрываться, не болтаться, иметь антивандальный винт (звездочку или треугольник), чтобы электрику не мешали воровать кабель. Внутри обязана быть планка для заземляющей шины. Если планки нет, ваш электрик будет долго материться, приваривая болт сваркой в полевых условиях.
- кронштейны. Сама опора полуфабрикат. К ней нужен еще кронштейн (консоль) для светильника. Уточните, подходит ли посадочный диаметр (обычно 48 или 60 мм) к вашей верхней трубе. Не стыкуется - придется колхозить переходники.
Трубчатые опоры остаются классикой жанра в наружном освещении. Они не пытаются быть ультрасовременными, но честно стоят своё десятилетия, если за ними правильно ухаживать и грамотно выбрать при покупке. Не гонитесь за дешевизной без цинка, проверяйте фланец на перекос - и ваш свет будет гореть долго и надежно.
