Производство железобетонных изделий (ЖБИ) это сложный многостадийный процесс, требующий применения специализированного оборудования. Выбор технологической схемы и состава оборудования напрямую влияет на производительность, качество продукции и экономическую эффективность предприятия. В зависимости от номенклатуры выпускаемых изделий и масштабов производства применяются различные способы организации технологического процесса: стендовый, кассетный, агрегатно-поточный и конвейерный.
Каждый из этих способов имеет свои особенности оснащения, однако существует базовый набор оборудования, присутствующий на любом современном предприятии по производству ЖБИ. Понимание функций и технических характеристик этого оборудования необходимо для правильного проектирования производственных линий и обеспечения стабильного выпуска качественной продукции.

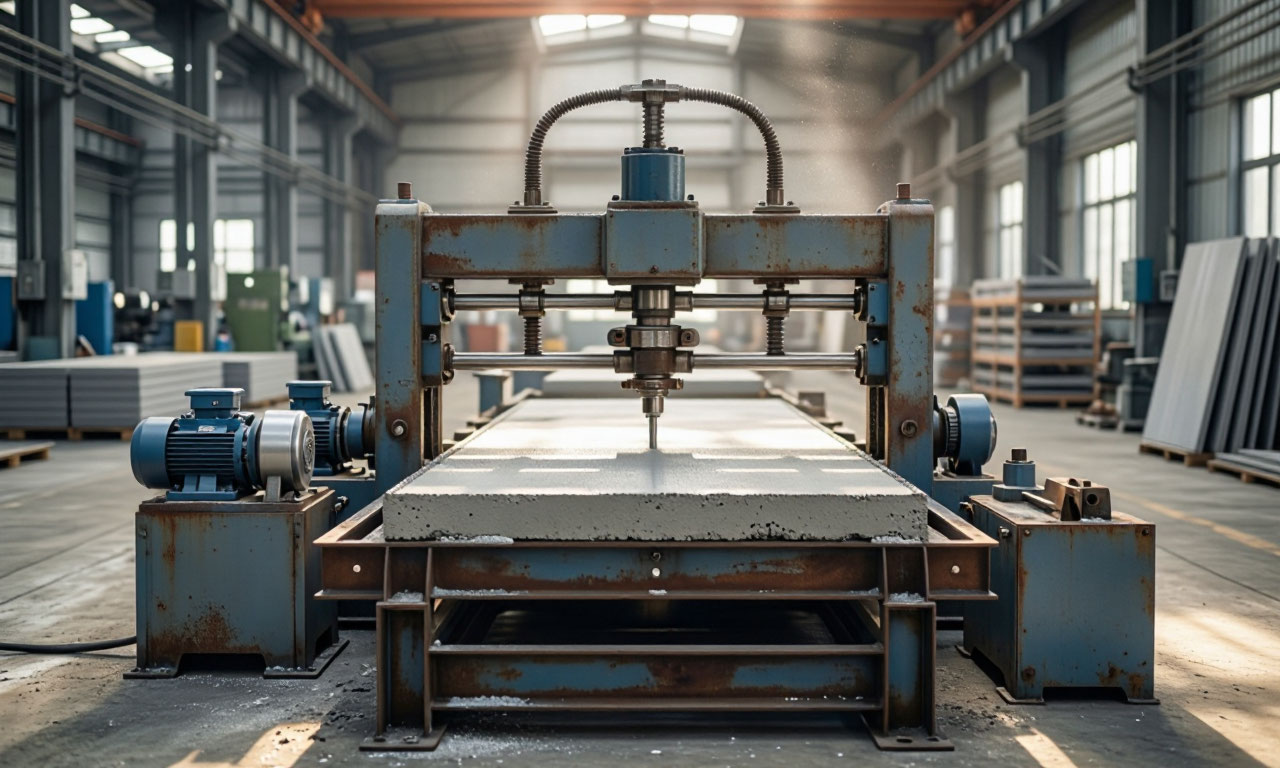

Виброплощадка- сердце процесса уплотнения бетонной смеси
Виброплощадка является ключевым элементом станка для ЖБИ, предназначенным для уплотнения бетонной смеси в формах. Принцип действия основан на передаче вибрационных колебаний форме с бетонной смесью, что способствует удалению пузырьков воздуха и равномерному распределению компонентов смеси. От эффективности работы виброплощадки зависит плотность и однородность готового изделия, его прочностные характеристики и долговечность.
- Конструктивно виброплощадка это массивную раму с установленными на ней вибраторами направленного действия. Вибраторы могут быть механическими (дебалансными) или электромагнитными.
- Дебалансные вибраторы, состоящие из вала с эксцентриковыми грузами, создают колебания за счет вращения неуравновешенной массы. Частота и амплитуда колебаний регулируются изменением скорости вращения вала или величины эксцентриситета грузов.
- При выборе виброплощадки для производства ЖБИ необходимо учитывать массу формуемого изделия вместе с формой, требуемую интенсивность вибрации и габаритные размеры форм.
- Для крупноразмерных изделий, таких как стеновые панели или многопустотные плиты перекрытий, применяются виброплощадки с увеличенной грузоподъемностью и возможностью регулировки режимов вибрации. Площадки меньшего размера используются для производства мелкоштучных изделий: тротуарной плитки, бордюров, колодезных колец.
Современные виброплощадки оснащаются системами автоматического управления, позволяющими задавать режимы вибрации в зависимости от типа бетонной смеси и характера изделия. Некоторые модели имеют возможность программирования циклов вибрирования с изменением частоты и амплитуды в процессе формования.
Такая функциональность особенно важна при работе с жесткими бетонными смесями, требующими интенсивного вибрационного воздействия на начальном этапе и более щадящего режима на завершающей стадии уплотнения.
Формовочный агрегат и бетоноукладчик: дозирование и укладка смеси
Формовочный агрегат это комплексное оборудование, объединяющее функции дозирования, распределения и уплотнения бетонной смеси в форме. В состав агрегата входят бункер для приема смеси, распределительное устройство и механизм уплотнения. Такое совмещение операций позволяет минимизировать время формования и обеспечить высокое качество изделий.
Бетоноукладчик как составная часть формовочного агрегата выполняет функцию подачи и распределения бетонной смеси по форме. Конструкция бетоноукладчика определяет равномерность заполнения формы, что критически важно для получения изделий правильной геометрии и однородной структуры. Бетоноукладчики подразделяются на несколько типов по способу перемещения и дозирования смеси.
Наиболее распространены бетоноукладчики порционного действия, которые отмеривают определенный объем смеси и распределяют его по форме с помощью подвижного бункера или ленточного конвейера.
Для производства многослойных изделий, например стеновых панелей с утеплителем, применяются бетоноукладчики с несколькими бункерами, позволяющими последовательно укладывать различные смеси. Это решение обеспечивает формирование четких слоев с заданными свойствами: лицевой слой из декоративного бетона, основной конструкционный слой и теплоизоляционный вкладыш.
Производительность бетоноукладчика должна быть согласована с ритмом работы всей технологической линии. В конвейерном производстве это особенно важно, так как задержка на операции укладки смеси приводит к остановке всего конвейера. Поэтому при проектировании линии выбирают бетоноукладчики с производительностью, соответствующей заданному такту выпуска изделий.
Арматурогибочный станок и натяжной стенд. Подготовка арматурного каркаса
Арматурогибочный станок предназначен для гибки арматурной стали в соответствии с проектной конфигурацией. От точности гибки зависит правильность расположения арматуры в теле изделия, что влияет на его несущую способность и трещиностойкость. Станки для гибки арматуры подразделяются на ручные, полуавтоматические и автоматические. Автоматические станки с ЧПУ позволяют программировать сложные конфигурации гибки и обрабатывать большое количество стержней с высокой точностью.
Арматурный каркас, изготавливаемый с применением арматурогибочного оборудования, это пространственный или плоский сварной каркас из продольной и поперечной арматуры. Каркас воспринимает основные растягивающие напряжения в железобетонном элементе, обеспечивая его прочность и долговечность. Качество изготовления каркаса зависит не только от гибочного станка, но и от сварочного оборудования, которое часто входит в состав линии подготовки арматуры.
Натяжной стенд используется при производстве предварительно напряженных железобетонных конструкций. Суть метода заключается в создании предварительного напряжения в арматуре до укладки бетонной смеси, что позволяет существенно повысить несущую способность изделия и снизить его материалоемкость. Натяжной стенд это мощную стационарную раму с гидравлическими или механическими домкратами для натяжения арматурных канатов или стержней.
Усилие натяжения строго контролируется динамометрами или манометрами. После натяжения арматуры производится ее фиксация, затем укладка бетонной смеси и твердение. После достижения бетоном необходимой прочности натяжение передается на бетон, создавая эффект предварительного обжатия. Помимо натяжных стендов, в практике производства применяется и электротермический способ натяжения арматуры, когда стержни нагреваются электрическим током и при остывании создают напряжение в форме.
Пропарочная камера! Тепловлажностная обработка
Пропарочная камера обеспечивает ускоренное твердение бетона в условиях повышенной температуры и влажности. Этот этап технологического процесса критически важен для обеспечения заданной прочности изделий в минимальные сроки. Без тепловой обработки бетон набирает марочную прочность в течение 28 суток, что неприемлемо для промышленного производства. Применение пропарочных камер сокращает этот срок до 8-16 часов, что позволяет организовать непрерывный производственный цикл.
Конструктивно пропарочные камеры могут быть нескольких типов. Туннельные камеры используются в конвейерных линиях, где формы с изделиями движутся внутри камеры непрерывным потоком. Щелевые камеры представляют собой длинные коридоры, в которых формы перемещаются с определенным тактом. Вертикальные камеры используются для обработки крупногабаритных изделий в вертикальном положении.
Ямные камеры находят применение в стендовом и агрегатно-поточном производстве. Изделия в формах помещаются в подготовленные ямы, накрываются теплоизоляционными крышками и обрабатываются паром, подаваемым через перфорированные трубы. Достоинство ямных камер простота конструкции и возможность обработки изделий различной номенклатуры. Недостаток низкая оборачиваемость форм и большие теплопотери.
Режим тепловлажностной обработки включает несколько этапов: предварительное выдерживание, подъем температуры до рабочей, изотермическая выдержка при максимальной температуре и постепенное остывание. Каждый этап строго контролируется для предотвращения температурных деформаций и обеспечения качества бетона. Современные камеры оснащаются автоматическими системами управления, которые поддерживают заданные параметры температуры и влажности с высокой точностью.
Вибропрессование и распалубка

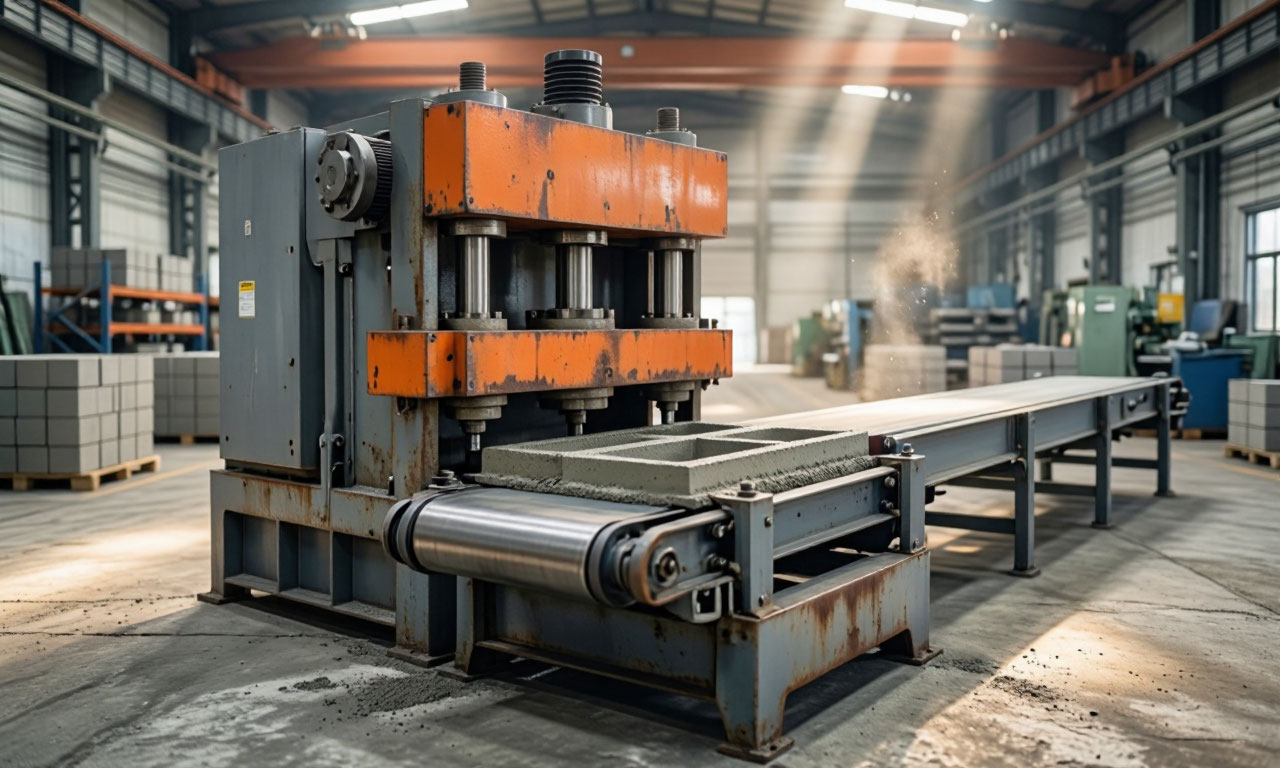

Вибропрессование это прогрессивный метод формования, при котором уплотнение бетонной смеси происходит под действием вибрации и давления одновременно. Этот метод позволяет получать изделия высокой плотности и прочности с минимальным содержанием воды, что дает высокую марочную прочность и значительное снижение расхода цемента. Вибропрессование незаменимо при производстве тротуарной плитки, бордюров, элементов мощения и других изделий с высокими требованиями к прочности и износостойкости.
Установки для вибропрессования оснащаются механизмами дозирования смеси, вибропрессующими блоками и устройствами для выемки готовых изделий. В процессе вибропрессования пуансон прижимается к бетонной смеси с заданным усилием, одновременно включаются вибраторы, расположенные в столе и пуансоне.
Такое комбинированное воздействие обеспечивает максимальное уплотнение и возможность немедленной распалубки изделия без потери формы. Немедленная распалубка позволяет использовать одну форму многократно в течение короткого времени, что резко повышает производительность труда.
Распалубка заключительный этап формования, на котором готовое изделие извлекается из формы. Для этой операции применяются специальные механизмы и устройства. На конвейерных линиях распалубка автоматизирована и происходит на специализированном посту. В агрегатно-поточном производстве для распалубки используются кантователи, подъемные краны и съемники бортоснастки.
Качество распалубки напрямую влияет на сохранность изделия, особенно для крупногабаритных и тонкостенных конструкций. Неправильная распалубка может привести к сколам, трещинам и другим дефектам. Поэтому механизмы распалубки должны обеспечивать плавное извлечение изделия с минимальными нагрузками на его тело. Для облегчения этого процесса применяются специальные смазки формы, которые наносятся перед заливкой бетонной смеси.
Технологическая линия конвейерного типа? Организация массового производства
Технологическая линия конвейерного типа это комплекс оборудования, расположенного в технологической последовательности и соединенного системой транспортировки форм. Линии конвейерного типа применяются в массовом производстве однотипных изделий с высокой степенью автоматизации. Конвейерная линия обеспечивает принудительный ритм производства, когда все формы одновременно перемещаются на один шаг через определенный промежуток времени такт.
Конвейерные линии классифицируются по нескольким признакам. По характеру работы они делятся на линии периодического действия (с шаговым перемещением форм) и непрерывного действия (с постоянным движением конвейера). По расположению тепловых агрегатов различают линии с вертикально-замкнутой схемой, горизонтально-замкнутые, с выносными камерами и двухветвевые.
Вертикально-замкнутая схема предполагает подъем форм на верхний ярус после формования и их движение в камерах тепловой обработки, расположенных над формовочной линией. Такое решение экономит производственные площади. Горизонтально-замкнутые конвейеры размещают все оборудование в одной плоскости, что упрощает монтаж и обслуживание, но требует больших площадей.
- Двухветвевые конвейеры позволяют организовать обработку изделий в разных температурных режимах на параллельных ветках.
- Карусельные и роторные линии представляют собой особые разновидности конвейерного оборудования. Карусельные линии используются для формования пространственных изделий, таких как санитарно-технические кабины или шахты лифтов.
- Форма с изделием движется по круговому конвейеру, проходя последовательно все операции. Роторные линии применяются для массового производства мелких изделий, где формование происходит в гнездах вращающегося ротора. Роторный принцип обеспечивает наивысшую производительность при минимальных затратах времени на одну операцию.
- Эффективность конвейерных линий определяется их ритмом интервалом между последовательными перемещениями форм. Для достижения высокой производительности операции на всех постах должны быть синхронизированы по длительности.
- Это требует тщательной отработки регламентов работы каждого механизма и высокого уровня надежности оборудования. При выборе конвейерной линии учитывают годовую программу выпуска, номенклатуру изделий и размеры производственных площадей.
Высокая стоимость конвейерного оборудования оправдывается в условиях стабильного спроса на массовую продукцию, например, при строительстве жилых массивов, где требуется большое количество стандартных панелей и плит перекрытий. В случае смены номенклатуры или объемов производства переналадка линии требует значительных затрат и времени, поэтому решение о переходе на конвейерное производство должно приниматься на основе тщательного маркетингового анализа.
Советы по выбору оборудования
При выборе оборудования для производства ЖБИ следует учитывать объемы и номенклатуру продукции. Для выпуска широкого ассортимента изделий в небольших количествах целесообразно применять агрегатно-поточную технологию, требующую менее специализированного оборудования. Для массового производства ограниченной номенклатуры экономически оправданы конвейерные линии, несмотря на их высокую стоимость.
- Важно предусмотреть возможность обслуживания оборудования и наличие запасных частей. Выбирая оборудование для нового производства, следует обратить внимание на надежность поставщика и наличие сервисной службы. Это позволит минимизировать простои в работе и обеспечить стабильный выпуск продукции.
- Необходимо также учитывать особенности климатических условий региона при проектировании производственных помещений и выборе оборудования для тепловлажностной обработки. Эффективное использование тепловой энергии при правильном выборе типа пропарочных камер и их теплоизоляции может существенно снизить энергозатраты и себестоимость продукции.
Правильный подбор и комплектация оборудования с учетом всех технологических требований ключевое условие успешной работы предприятия по производству железобетонных изделий.
