Конструкция и виды стеклопакетов металлопластиковых окон: камеры, толщина, тонировка

Современное металлопластиковое окно высокотехнологичная система, где слабых звеньев быть не должно. Профиль ПВХ отвечает за геометрию и жесткость, фурнитура - за функциональность, но главную роль в энергоэффективности, звукоизоляции и светопропускании играет стеклопакет.

Это герметичное устройство занимает до 80% площади окна. Как уверяет производитель пластиковых окон, именно его характеристики определяют, будет ли в доме тепло, тихо и комфортно.

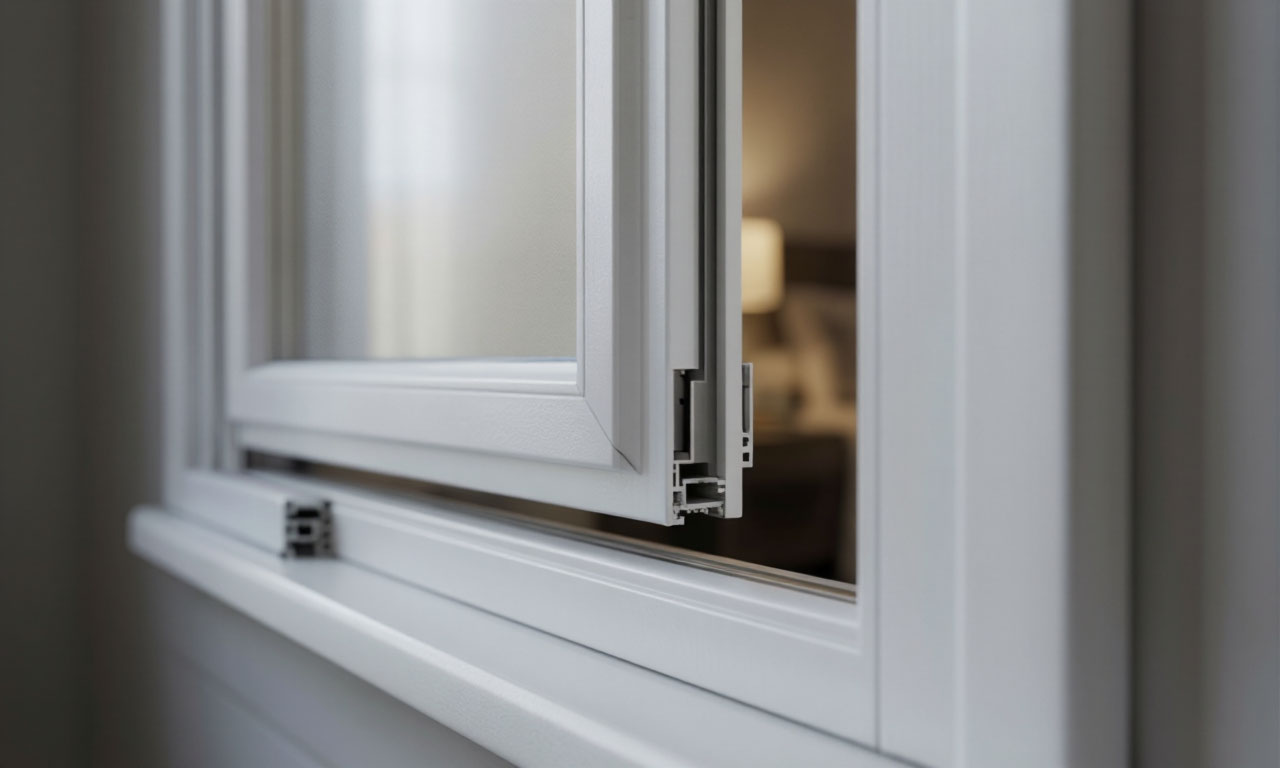

Конструкция стеклопакета: формула жесткости

Стеклопакет не просто два или три куска стекла. Это сложное инженерное изделие. Основные элементы: стекла (обычные или спецвиды), дистанционные рамки (спейсеры), влагопоглотитель (цеолит или молекулярное сито) и герметики (первичный - бутил, вторичный - полисульфид/полиуретан).

Дистанционная рамка, обычно алюминиевая или стальная, формирует ширину камеры. Её заполняют адсорбентом, который вытягивает остаточную влагу из воздуха внутри камеры. Без этого при морозе на внутренних стеклах образовывался бы конденсат, а при перепадах температур стеклопакет «дышал» бы или лопнул.

Жесткость задает формула стеклопакета - цифровая маркировка, например, «4-16-4» или «6-10-4-10-4». Первая цифра - толщина первого стекла в миллиметрах. Вторая - ширина камеры (воздушного зазора). Третья - толщина второго стекла и т.д. Для двухкамерного пакета формула читается как «стекло-камера-стекло-камера-стекло». Каждая деталь в этой формуле влияет на итоговые свойства.

Меняя толщину стекол и ширину камер, инженер «настраивает» окно под конкретные задачи: от дачного домика до апартаментов у оживленной трассы.

Герметичность - ключевое условие работы. Если внутрь камеры попадет влажный воздух из атмосферы, при минусовой температуре точка росы сместится, и стекло изнутри начнет запотевать или обмерзать. Качественный стеклопакет имеет двойной контур герметизации: внутренний (металлический) - для защиты от пара, внешний (полимерный) - для механической прочности.

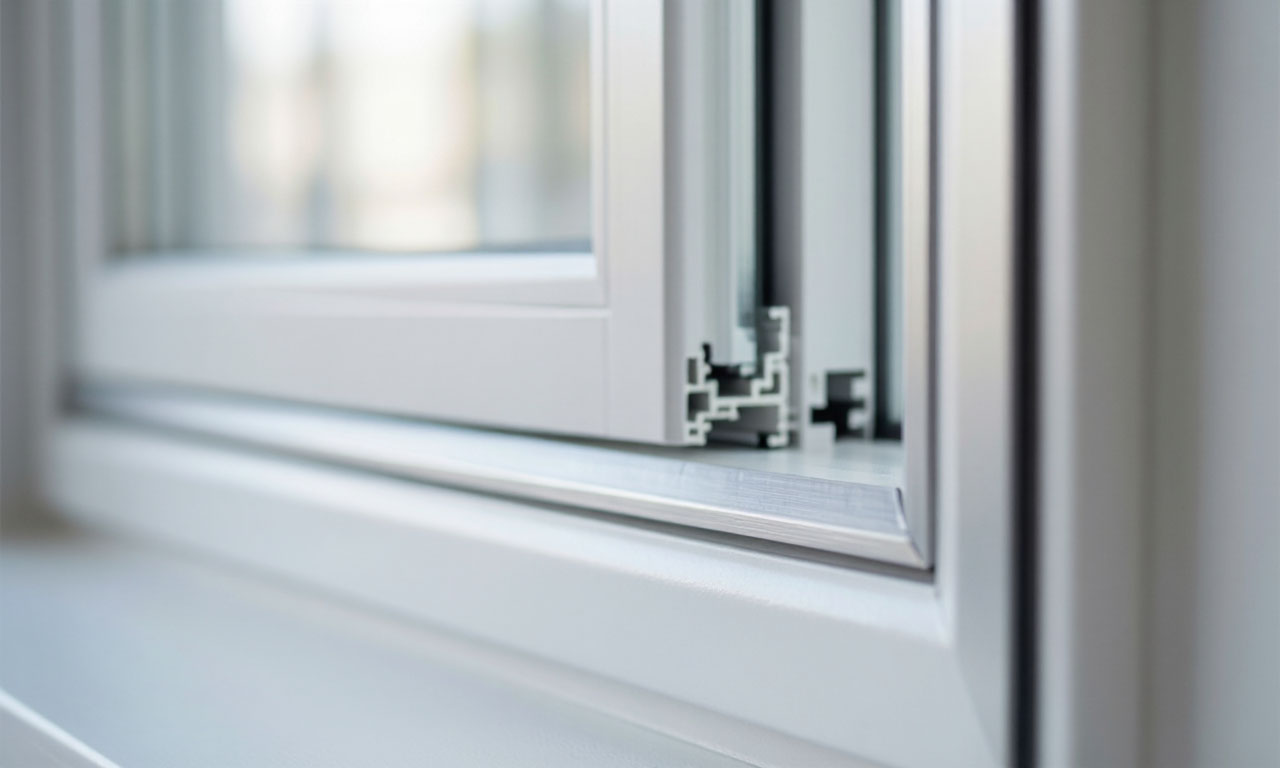

Количество камер? Однокамерный против Двухкамерного

Камерой считается зазор между двумя соседними стеклами. Соответственно, однокамерный пакет = 2 стекла, двухкамерный = 3 стекла. Выбор между ними - вечный спор прагматиков и консерваторов.

Однокамерный (формула 4-16-4). Толщина обычно 24 мм. Это классика для остекления в южных регионах или неотапливаемых помещений (балконов, лоджий). Основные плюсы - вес (до 25 кг/м²), тонкий профиль и стоимость. Но сопротивление теплопередаче стандартного однокамерника (0,35 м²·С/Вт) вдвое ниже норм для жилых зон средней полосы. Зимой такое окно превращается в «мостик холода», промерзая по всему периметру.

Ситуация меняется, если в однокамерный пакет ставят энергосберегающее стекло (i-стекло) и закачивают аргон. Сопротивление теплопередаче подскакивает до 0,63-0,65 м²·С/Вт, что превосходит стандартный двухкамерный пакет без спецстекол. Вывод: современный однокамерный пакет с «энергосбережением» решает задачи теплоизоляции без лишнего веса.

Двухкамерный (формулы 4-10-4-10-4 или 4-12-4-12-4). Итоговая толщина от 32 до 44 мм. Масса достигает 40-50 кг/м², что требует усиленной фурнитуры. Сопротивление теплопередаче стандартной конструкции - 0,51-0,55 м²·С/Вт. Две камеры создают последовательные барьеры для холода и шума. Однако «слоеный пирог» из трех стекол хуже пропускает свет (потеря 10-15% относительно однокамерного) и накапливает солнечное тепло.

В двухкамерном пакете с энергосберегающим мультифункциональным стеклом и аргоном можно достичь показателя 1,45 м²·С/Вт уже уровень пассивного дома.

Принцип выбора: Для выхода на застекленный балкон (холодное тамбурное помещение) достаточно однокамерного 24 мм. Для спальни в новостройке с плотной застройкой лучше двухкамерный с разной толщиной стекол (асимметричный пакет). Для гостиной на солнечной стороне - однокамерный, но с мультифункциональным напылением.

Толщина стекла. Незаметная сила

Стандарт рынка - стекло толщиной 4 мм. Оно используется в 90% массовых застроек. Вес 1 м² такого стекла - 10 кг. Но для решения конкретных задач толщину увеличивают до 5, 6, 8 и даже 10 мм.

Влияние на вес. Увеличение толщины линейно увеличивает массу. Если стандартное окно 1,5х1,5 м с двухкамерным пакетом весит ~50 кг, то замена наружного стекла на 6 мм (вместо 4 мм) добавляет +5 кг к массе всего окна. Это критично для створок - со временем тяжелая створка проседает под собственным весом, требуя замены фурнитуры или регулировки каждые полгода.

Шумопоглощение. Толстое стекло физически сложнее раскачать звуковой волне. Результаты замеров (Rw - индекс изоляции воздушного шума):

• 4 мм: 28-30 дБ. Слышны разговоры средней громкости, шум дождя.
• 5 мм: 29-31 дБ. Приглушает гул транспорта на расстоянии 100 м.
• 6 мм: 30-32 дБ. Эффективно режет высокочастотный шум (писк тормозов, детские крики).
• 8 мм: от 32 дБ. Уровень «тишины в библиотеке» в паре с триплексом.

Использование толстых стекол (6-8 мм) в многокамерных пакетах требует пересчета формулы. Слишком тяжелый пакет может деформировать армированный профиль. Производители рекомендуют использовать толстые стекла только в глухих (неоткрывающихся) частях окна или усиливать створку специальной арматурой.

Специальные виды стекол? Энергосбережение и мультифункционал

Обычное стекло теплопроводный экран. Чтобы разорвать цепь утечки тепла, используются низкоэмиссионные покрытия.

K-стекло (Hard coat). «Твердое» покрытие из оксида олова, наносимое на стадии производства стекла (пиролизный метод). Такое стекло отражает тепловое излучение обратно в комнату зимой. Характеристики: излучательная способность (эмиссия) ~0.2 (у обычного стекла 0.84). Минус - покрытие не слишком эффективно по сравнению с i-стеклом и со временем может деградировать, хотя и устойчиво к механическим повреждениям.

i-стекло (Soft coat). Многослойное напыление серебра (магнетронный метод). Эмиссия - рекордно низкая, до 0.04. То есть такое стекло отражает до 96% теплового излучения. Теплоизоляция повышается в 2-2,5 раза. Нюанс: «мягкое» покрытие боится воздуха и царапин, поэтому i-стекло всегда устанавливается покрытием внутрь герметичной камеры. Увидеть его можно по легкому радужному блику на просвет.

Мультифункциональное стекло. Это i-стекло на «стериоидах». Оно отражает инфракрасное (тепловое) излучение обратно внутрь зимой, а летом отражает солнечное тепловое излучение наружу. Работает как термос: сохраняет температурный градиент независимо от сезона. Коэффициент пропускания тепла (g) у него снижен до 0.38 против 0.80 у обычного стекла. Это идеальный выбор для панорамного остекления квартир на верхних этажах, где летом адски жарко.

Тонировка и солнцезащита- фильтры для света

Борьба с перегревом помещения летом - задача, которую обычное прозрачное остекление не решает. Солнечная энергия проходит через стекло, нагревает предметы внутри, и тепло не может выйти обратно (парниковый эффект). Для борьбы с этим применяют тонировку или специальные покрытия. Важно понимать разницу между абсорбцией и отражением.

Тонировка в массе. Краситель добавляется в стекломассу на этапе варки. Цвет (бронза, серый, зеленый) остается на всю жизнь, не выцарапывается. Принцип действия: поглощение (абсорбция). Такое стекло забирает солнечную энергию на себя, нагревается само и отдает тепло на улицу и в комнату. Эффект средний, но и цена низкая. Минус: риск термического шока (лопается от перегрева), если на него попадает тень от дерева или жалюзи.

Зеркальная тонировка (металлизированная пленка/напыление). Работает на отражение. Ионы металла (хром, титан, никель) создают барьер. Коэффициент отражения (отражение солнечной энергии) достигает 48%. Это значительно снижает нагрузку на кондиционер. Однако зеркальная пленка на окне «засвечивает» помещение ночью (с улицы видно все, как в витрине) и может создавать радиопомехи для сотовой связи.

Спаттерное напыление (магнетронное). Самый технологичный метод. В вакууме ионы металла бомбардируют мишень, выбивая частицы, которые оседают на стекле слоем в несколько нанометров. Это обеспечивает равномерное отражение именно инфракрасного спектра (тепла), не сильно затемняя видимый свет. Такое стекло не блестит зеркалом, не греется само, но стоит дорого.

Атермальная пленка. Отдельный класс для максимального комфорта. Она может быть высокой прозрачности (70-80% VLT), подходящей для лобового стекла авто или панорамных окон. При этом она отсекает до 99% ультрафиолета и до 80% инфракрасного излучения.

Секрет в сложной многослойной структуре, где слои полиэстера чередуются с металлами и абсорберами. При взгляде на окно с такой пленкой глаз видит легкий синевато-зеленый отлив. Для дома - оптимальный вариант, так как не затемняет комнату серой пеленой, но спасает от жары.

Технологии шумоподавления. Триплекс и асимметрия

Шум проникает через окно двумя путями: напрямую через воздушную камеру и через вибрацию стекла. Просто увеличивать толщину стекол не всегда эффективно и выгодно. Инженеры используют акустическую развязку.

Триплекс (многослойное стекло). Два или три стекла склеены поливинилбутиральной пленкой (ПВБ). Эта пленка обладает вязкоэластичностью: она гасит колебания звуковой волны, превращая кинетическую энергию в тепло. Обычное стекло звенит как колокол - вибрация передается идеально. Триплекс звучит глухо. Дополнительный бонус - безопасность: триплекс не рассыпается на осколки.

Формула расчета звукоизоляции триплекса (STC) сложнее. Добавка к изоляции зависит от толщины пленки ПВБ:

• 0,38 мм - дополнительно 4 дБ;
• 0,76 мм - 5,5 дБ;
• 1,52 мм - 7 дБ.

Асимметричные пакеты. Если в двухкамерном пакете взять стекла разной толщины (например, 6 мм - снаружи, 4 мм - внутри, и 4 мм - посередине), то их резонансные частоты не совпадают. Звук не может «раскачать» все три стекла одновременно, так как для каждого нужна своя частота колебаний. Это простое решение повышает Rw на 2-4 дБ без увеличения веса.

Ширина камеры. Для гашения шума важен не только объем, но и расстояние. Звуковая волна затухает, отражаясь между стеклами. Оптимальный зазор для борьбы с шумом транспорта - 16-20 мм. Более узкие камеры (10-12 мм) лучше гасят высокие частоты, более широкие (24-36 мм) - низкие (гул моторов). Но слишком широкие камеры могут вызвать эффект «конвекции» внутри пакета (тепло начинает циркулировать), ухудшая теплоизоляцию.

Технические параметры. Что значат цифры в паспорте

Покупая окно, пользователь сталкивается с аббревиатурами. Расшифровка:

• Rw (дБ) - индекс изоляции воздушного шума. Чем выше, тем тише. Норма для жилья - 30-35 дБ. Хороший показатель - 38-42 дБ (триплекс + асимметрия).
• R (м²·С/Вт) - сопротивление теплопередаче. Обратная величина теплопроводности. Для Москвы норматив - 0,8 м²·С/Вт. Стандартный двухкамерник дает 0,55. Требование выполняется только i-стеклами или трехкамерными пакетами.
• g (%) - солярный фактор (общее пропускание солнечной энергии). У прозрачного стекла 0,80-0,83. У мультифункционального - 0,38. Это значит, что оно пропускает всего 38% солнечного тепла.
• τv (%) - коэффициент светопропускания. У обычного стекла ~90%. У двухкамерного пакета падает до 76% (каждое стекло съедает 3-4% плюс отражения). Тонировка снижает этот показатель до 30-70% по желанию.
• UV (ультрафиолет). Качественная тонировка или триплекс блокируют до 99% УФ-лучей. Это спасает мебель и обои от выгорания.

Выбор конструкции? Практические кейсы

Кейс 1: Частный дом в пригороде (шум машин, трасса в 200 м).
Необходим двухкамерный пакет с формулой 6 (закаленное/ударопрочное) - 14Ar - 4 (i-стекло) - 14Ar - 4 (мультифункциональное). Толстые 6 мм снаружи плюс триплекс внутри (или отдельный триплекс 4+4). Заполнение аргоном и i-стекло посередине. Итог: Rw ~ 44-48 дБ, R = 1,0-1,2. Окно будет тихим и теплым, но тяжелым. Петли нужны усиленные.

Кейс 2: Бюджетная квартира, солнечная сторона, юг.
Задача - не перегреться, нет средств на двухкамерный. Решение: однокамерный пакет 24 мм с мультифункциональным стеклом (6CGSolar - 16Ar - 4И). Пропускает 58% света (не темно) и режет солярный фактор до 38%. По теплу заменяет обычный двухкамерный, но весит вдвое меньше. Шумоизоляция средняя (Rw ~ 32 дБ) минус.

Кейс 3: Спальня в новостройке (окна выходят во двор-колодец).
Шум низкочастотный (гудение лифтов, вентиляции). Подойдет асимметричный двухкамерный пакет: 6-12-4-12-6. Разная толщина крайних стекол (6 и 6 мм, но середина 4 мм) плюс разная ширина камер. Триплекс не обязателен. Эффективность звукоизоляции для низких частот выше, чем у обычного 4-10-4-10-4.

Инертные газы. Аргон, криптон, есть ли смысл

Воздух внутри камеры - неплохой изолятор, но его теплопроводность можно улучшить. Аргон (Ar) тяжелее воздуха почти в 1,4 раза, его молекулы медленнее двигаются, передавая меньше тепла от внешнего стекла к внутреннему. Криптон (Kr) еще тяжелее, но стоит дорого и используется редко, обычно в тонких (14-16 мм) высокоэффективных пакетах.

Процент удержания газа имеет значение. Со временем (3-5 лет) газ диффундирует через уплотнители, и окно теряет до 10-15% эффективности. Дорогие стеклопакеты имеют двойной контур герметизации и металлический спейсер из стали или термопластика (TGI-spacer), который замедляет утечку. Аргон дает выигрыш к сопротивлению теплопередаче примерно 0,05-0,07 м²·С/Вт 10-15% прибавки. Ощутимо зимой, когда на улице -25°C.

Проверить, есть ли аргон, в бытовых условиях нельзя. Лазерная указка не покажет разницу. Остается верить документации производителя и проверять срок гарантии на сохранность газа (обычно 5-10 лет). Дешевый стеклопакет с закачанным аргоном, но с простым алюминиевым спейсером потеряет газ за 1-2 сезона.

Толщина и размер стеклопакета- ограничения

Чем больше площадь стеклопакета, тем сильнее он прогибается под давлением ветра и перепадами температуры. Максимально допустимый прогиб центра стекла - не более 1/200 от ширины. Для панорамных окон высотой 3 м со стандартным стеклом 4 мм прогиб может составить 15-20 мм, что приведет к разгерметизации и «дрожанию» картинки.

Регламент:

• Для площади более 3 м² минимальная толщина стекла - 5 мм.
• Для площади более 5 м² - 6 мм.
• Для остекления в высотных зданиях (ветровая нагрузка) - триплекс 8-10 мм или закаленное стекло.

Закаленное стекло (сталит) в 5-7 раз прочнее обычного, но его нельзя резать после закалки. Стеклопакет с закаленным стеклом проектируется под конкретный размер. При ударе оно рассыпается на множество мелких безопасных осколков с тупыми гранями.

Уход и ресурс

Стеклопакет - герметичная единица, не подлежащая ремонту. Если внутрь попала влага (конденсат между стеклами), это смертельный приговор. Окно надо менять или перебирать (разгерметизировать, сушить, собирать заново на заводе). Срок службы качественного стеклопакета с двумя контурами герметизации - 20-30 лет. Срок службы дешевого (одинарная герметизация, плохой бутил) - 3-5 лет до запотевания.

Очистка стеклопакетов требует аккуратности. Абразивные средства царапают стекло, особенно с i-покрытием (хотя оно внутри камеры, края стекла могут быть чувствительны). Кислотные составы разрушают металлические спейсеры по периметру. Безопасны только мягкие моющие средства на основе спирта или мыльного раствора, мягкая ветошь (микрофибра). Скребки с лезвиями допустимы только на незакаленном стекле без пленок.

Таблица сравнения. Типовые стеклопакеты

Характеристики стекол разной толщины

Реальный ресурс стеклопакета с двойной герметизацией достигает 25-30 лет, но эффект от инертного газа и энергосбережения ослабевает через 7-10 лет. Самый высокий комфорт дают комбинации мультифункционального напыления и триплекса с асимметричными камерами.

Подбирая стеклопакет, исходите из физических параметров: уровня шума за окном, инсоляции (солнечной стороны) и климатической зоны. Не гонитесь за максимальным числом камер - современные однокамерные пакеты со спецстеклами и аргоном обгоняют по теплу старые двухкамерные. Зато для тишины лучше взять двухкамерную асимметрию с триплексом. Тонировку выбирайте спаттерную или атермальную - они не греются на солнце и не создают парниковый эффект. Удачного остекления.
